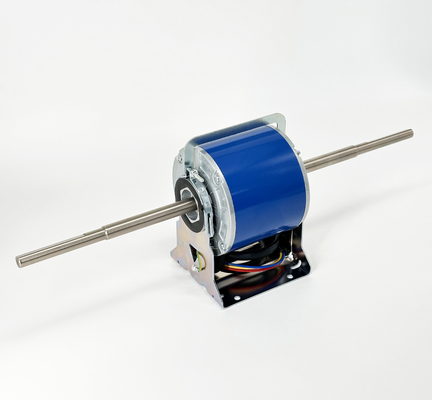

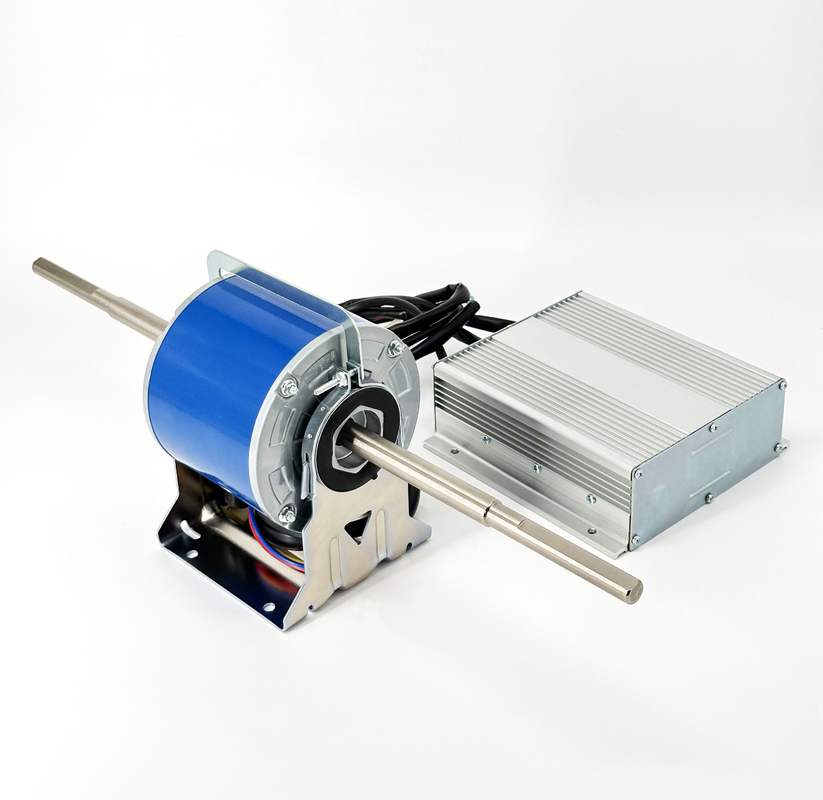

ফ্যান কয়েল ইউনিট মোটর জন্য BLDC মোটর - 160W 1500RPM 220V 50HZ

পণ্যের বৈশিষ্ট্য

●নামমাত্র ভোল্টেজঃ২২০ ভি,৫০ হার্জ
●পোলিশ:8P
●নামমাত্র আউটপুট শক্তিঃ 160W
●অপারেশন টাইপঃS1
●আইসোলেশন ক্লাসঃ বি
● পরিবেষ্টিত তাপমাত্রাঃ-১০-৪৫ ডিগ্রি সেলসিয়াস
● পরিবেশে আর্দ্রতাঃ ≤RH90%
● রোটেশনঃ সিডব্লিউ (এলই)
● গতিঃ ১৫০০ আরপিএম

রেটযুক্ত রূপরেখা

মূল পরামিতি

PS: সমস্ত মাত্রা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

পণ্যের বৈশিষ্ট্য

1. বিস্তৃত গতি পরিসীমা, শক্তিশালী ওভারলোড ক্ষমতা, উচ্চ নির্ভরযোগ্যতা, ভাল স্থিতিশীলতা।

2. দুর্দান্ত টর্ক বৈশিষ্ট্য, মাঝারি এবং নিম্ন গতিতে ভাল টর্ক পারফরম্যান্স, বড় স্টার্ট টর্ক, ছোট স্টার্ট বর্তমান।

3যুক্তিসঙ্গত কাঠামো, উচ্চ দক্ষতা, কম তাপমাত্রা বৃদ্ধি, কম শব্দ, ছোট কম্পন।

পণ্য অ্যাপ্লিকেশন

1- এয়ার কন্ডিশনার এবং অন্যান্য বায়ুচলাচল সরঞ্জাম

প্রধান সুবিধা

1আমাদের শীর্ষ ব্যবস্থাপনা মোটর টেকনিশিয়ান থেকে জন্মগ্রহণ করে।

2. ওএম এবং ওডিএম অফার।

3ইউএল, সিসিসি, রোএইচএস, সিই সার্টিফিকেট এবং কঠোর মান নিয়ন্ত্রণ।

4আমাদের ১০ বছরেরও বেশি রপ্তানি অভিজ্ঞতা রয়েছে, বিশেষ করে মধ্যপ্রাচ্য এবং দক্ষিণ আমেরিকায়।

5. একটি দক্ষ এবং সৎ বিক্রয় দল আছে, সবসময় আপনার সব চাহিদা দক্ষ.

কাঠামো

একটি ব্রাশহীন ডিসি মোটর দুটি প্রধান অংশ গঠিত হয়ঃ রটার এবং stator

স্ট্যাটার

স্ট্যাটর ব্রাশযুক্ত ডিসি মোটরগুলির বিপরীতে মোটরের রোলিং বহন করে; কয়েলগুলি রোটারে নেই তবে রোলড এবং স্ট্যাটরের সাথে সংযুক্ত। তারগুলি স্তরিত ইস্পাত বাহু বা দাঁতের চারপাশে আবৃত হয়,স্ট্যাটার রোলিং গঠনের জন্য. উইন্ডিং দুটি কনফিগারেশনে সাজানো যেতে পারেঃ ঘনীভূত এবং বিতরণ করা। এই দুটি স্ট্যাটরের চারপাশে কয়েলগুলি মোড়ানো এবং তার ব্যাক-ইএমএফ এর তরঙ্গের আকারে আলাদা।ঘন ঘন ঘূর্ণায়মান, প্রতিটি ফেজ একটি স্ট্যাটর বাহুর চারপাশে মোড়ানো হয় এবং একটি ট্র্যাপিজয়েডাল ব্যাক-ইএমএফ তরঙ্গরূপ দেয়। এর নাম অনুসারে, বিতরণ করা উত্তোলনটিতে একাধিক বাহু বরাবর বিতরণ করা ফেজ কয়েল রয়েছে,একটি sinusoidal ব্যাক-EMF আউটপুট প্রদান করেএকটি সিনোসাইডাল ব্যাক-ইএমএফ টর্ক রিপলকে হ্রাস করে কিন্তু অতিরিক্ত তামা মোড়কে জড়িত।

রটার

রোটারে প্রধানত একটি শ্যাফ্ট এবং একটি স্থায়ী চৌম্বক রয়েছে যার মধ্যে অল্টারনেটিং চৌম্বকীয় মেরু রয়েছে। রোটারে মেরুর সংখ্যা অ্যাপ্লিকেশন উপর নির্ভর করে।আরো খুঁটি থাকার টর্ক উন্নত কিন্তু সর্বোচ্চ গতি হ্রাস করতে পারেনফেরাইট চুম্বক সাধারণত রোটারে ব্যবহৃত হয়, কিন্তু বিরল-আর্থ চুম্বক উল্লেখযোগ্যভাবে এই ভূমিকা গ্রহণ করেছে,বিশেষ করে বৈদ্যুতিক যানবাহনগুলির ক্ষেত্রে, তাদের অনেক ছোট আকারের মধ্যে তাদের বৃহত্তর শক্তি ঘনত্বের কারণে, একটি হালকা এবং আরো কম্প্যাক্ট মোটর নকশা প্রস্তাব।

অভ্যন্তরীণ রোটারের নকশা বা ইনরানার

বেশিরভাগ বিএলডিসি মোটর এমন বিন্যাস ব্যবহার করে যেখানে স্থায়ী চৌম্বক রোটারটি একটি রান স্ট্যাটরের ভিতরে থাকে। দুটি প্রধান সুবিধা হ'ল রোলিংয়ের অবস্থানের কারণে উচ্চ তাপ অপচয় দক্ষতা,এবং মোটর ইউনিটের সামগ্রিক পরিধি কমিয়ে আনার ক্ষমতা. তবে, উচ্চ-শক্তির চুম্বক ব্যবহার করা দরকার এবং এর ব্যয় প্রভাবিত হতে পারে। এর কম ইনার্সির কারণে, ইনরানার ডিজাইনটি উচ্চ-গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেমন ফ্যান-জেট, আরসি গাড়ি,এবং বৈদ্যুতিক যানবাহন.

বাহ্যিক রোটারের নকশা বা আউটরানার

এই সেটআপে, বাহ্যিক রোটারটি স্ট্যাটরকে আবাসন দেয় এবং এটি একটি প্রচলিত মোটরের চেয়ে বড়।এই একটি উচ্চতর ইনার্টিয়া মুহূর্ত প্রদান করে এবং কম গতিতে একটি মসৃণ ঘূর্ণন প্রদান ripple টর্ক হ্রাসএই নকশাটি সাধারণত উচ্চ টর্ক অ্যাপ্লিকেশনগুলিতে পাওয়া যায়, যেমন পাম্প এবং ফ্যান (যেহেতু রটার হাউজিং একটি হাব হিসাবে কাজ করতে পারে) ।

বিএলডিসি মোটরগুলির সুবিধা

স্টেটারে তিনটি কয়েল সহ একটি বিএলডিসি মোটরের ছয়টি বৈদ্যুতিক তার থাকবে (প্রতিটি কয়েল থেকে দুটি) এই কয়েল থেকে প্রসারিত। বেশিরভাগ বাস্তবায়নে এই তারগুলির মধ্যে তিনটি অভ্যন্তরীণভাবে সংযুক্ত হবে,মোটর বডি থেকে বাকি তিনটি তারের প্রসারিত (পূর্বে বর্ণিত ব্রাশযুক্ত মোটর থেকে প্রসারিত দুটি তারের বিপরীতে)বিএলডিসি মোটর কেসে তারের সংযোগ কেবল পাওয়ার সেল এর ধনাত্মক এবং নেতিবাচক টার্মিনাল সংযুক্ত করার চেয়ে বেশি জটিল।আমরা এই সিরিজের দ্বিতীয় অধিবেশন কিভাবে এই মোটর কাজ আরো ঘনিষ্ঠভাবে তাকান হবেনীচে, আমরা BLDC মোটরগুলির সুবিধাগুলি দেখে শেষ করছি।

একটি বড় সুবিধা হ'ল দক্ষতা, কারণ এই মোটরগুলি সর্বাধিক ঘূর্ণন শক্তি (টর্ক) এ অবিচ্ছিন্নভাবে নিয়ন্ত্রণ করতে পারে।সর্বাধিক টর্চ শুধুমাত্র ঘূর্ণন নির্দিষ্ট পয়েন্ট পৌঁছানোর. ব্রাশযুক্ত মোটর ব্রাশবিহীন মডেলের মতো একই টর্ক সরবরাহ করার জন্য, এটিকে বৃহত্তর চুম্বক ব্যবহার করতে হবে। এ কারণেই এমনকি ছোট বিএলডিসি মোটরগুলিও যথেষ্ট শক্তি সরবরাহ করতে পারে।

প্রথমটির সাথে সম্পর্কিত দ্বিতীয় বড় সুবিধাটি হ'ল নিয়ন্ত্রণযোগ্যতা। বিএলডিসি মোটরগুলি ফিডব্যাক প্রক্রিয়াগুলি ব্যবহার করে নিয়ন্ত্রণ করা যেতে পারে, যাতে পছন্দসই টর্ক এবং ঘূর্ণন গতি সঠিকভাবে সরবরাহ করা যায়।যথার্থ নিয়ন্ত্রণের ফলে শক্তি খরচ এবং তাপ উৎপন্ন হয়, এবংযদি মটরগুলি ব্যাটারি চালিত হয় তবে ব্যাটারির আয়ু বাড়ায়।

বিএলডিসি মোটরগুলি ব্রাশের অভাবের কারণে উচ্চ স্থায়িত্ব এবং কম বৈদ্যুতিক শব্দ উৎপন্ন করে। ব্রাশযুক্ত মোটরগুলির সাথে,ক্রমাগত চলমান যোগাযোগের ফলে ব্রাশ এবং কমিউটেটর পরাজিত হয়, এবং যোগাযোগের জায়গায় স্পার্কও তৈরি করে। বিশেষ করে বৈদ্যুতিক শব্দ,শক্তিশালী স্পার্ক যে এলাকায় যেখানে ব্রাশ কমিউটেটর মধ্যে ফাঁক অতিক্রম ঘটে প্রবণতা ফলাফলএই কারণেই বিএলডিসি মোটরগুলি প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে পছন্দসই বলে মনে করা হয় যেখানে বৈদ্যুতিক শব্দ এড়ানো গুরুত্বপূর্ণ।

বিএলডিসি মোটরগুলির জন্য আদর্শ অ্যাপ্লিকেশন

আমরা দেখেছি যে বিএলডিসি মোটর উচ্চ দক্ষতা এবং নিয়ন্ত্রণযোগ্যতা প্রদান করে, এবং তাদের একটি দীর্ঘ অপারেটিং জীবন আছে। সুতরাং তারা কি জন্য ভাল? তাদের দক্ষতা এবং দীর্ঘায়ু কারণে,তারা ব্যাপকভাবে ডিভাইসের মধ্যে ব্যবহৃত হয় যা অবিচ্ছিন্নভাবে চালিত হয়এগুলি দীর্ঘদিন ধরে ওয়াশিং মেশিন, এয়ার কন্ডিশনার এবং অন্যান্য ভোক্তা ইলেকট্রনিক্সে ব্যবহৃত হয়েছে; এবং সম্প্রতি, এগুলি ফ্যানগুলিতে উপস্থিত হচ্ছে,যেখানে তাদের উচ্চ দক্ষতা বিদ্যুৎ খরচ উল্লেখযোগ্যভাবে হ্রাস করতে অবদান রেখেছে.

এগুলি ভ্যাকুয়াম মেশিন চালানোর জন্যও ব্যবহার করা হচ্ছে।নিয়ন্ত্রক প্রোগ্রামে একটি পরিবর্তন ঘূর্ণন গতিতে একটি বড় লাফের ফলে এই মোটর দ্বারা প্রদত্ত সুপারল্যাটিভ নিয়ন্ত্রণযোগ্যতার একটি উদাহরণ.

বিএলডিসি মোটরগুলি হার্ড ডিস্ক ড্রাইভগুলি স্পিন করতেও ব্যবহৃত হয়, যেখানে তাদের স্থায়িত্ব ড্রাইভগুলিকে দীর্ঘমেয়াদে নির্ভরযোগ্যভাবে পরিচালনা করে,যদিও তাদের শক্তি দক্ষতা একটি এলাকায় শক্তি হ্রাস অবদান যেখানে এই ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে উঠছে.
