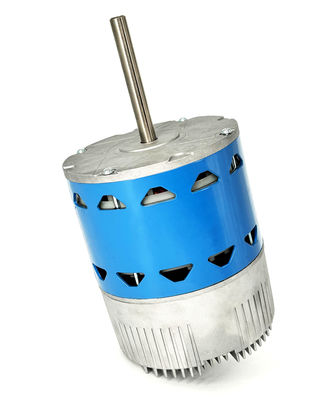

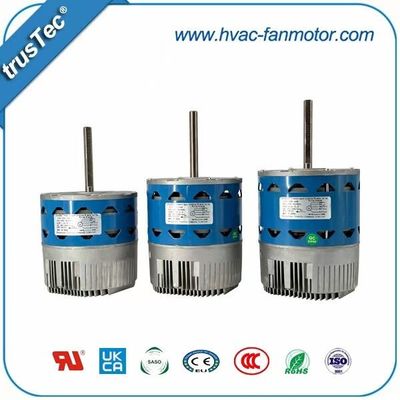

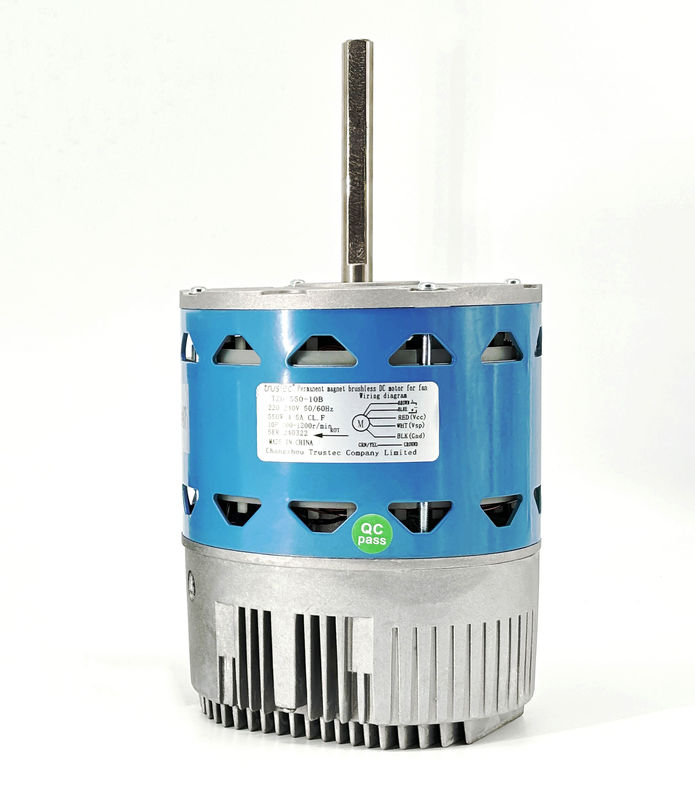

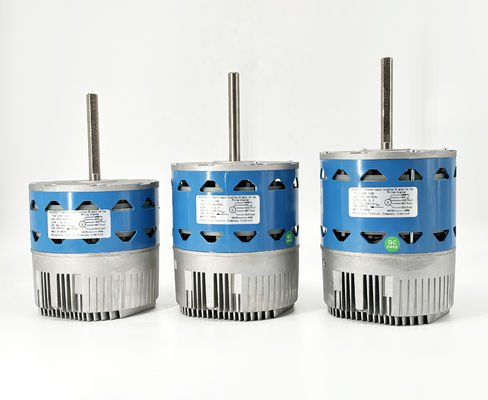

ইসিএম ব্লাভার মোটর

HVAC ইনডোর অ্যাপ্লিকেশনের জন্য উচ্চ দক্ষতা সমন্বিত ইসিএম মোটর

পণ্যের সংক্ষিপ্ত বিবরণ

ইসিএম ব্লোয়ার মোটর হল একটি উচ্চ-কার্যকারিতা, সম্পূর্ণ সমন্বিত মোটর সমাধান যা ইনডোর এইচভিএসি বায়ু-চলন সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে।একটি বুদ্ধিমান এমবেডেড কন্ট্রোলারের সাথে উন্নত স্থায়ী চৌম্বক মোটর প্রযুক্তির সমন্বয় করে, এটি স্থিতিশীল বায়ু প্রবাহ, কম শক্তি খরচ, এবং শান্ত, নির্ভরযোগ্য অপারেশন প্রদান করে।

এই মোটরটি প্রচলিত পিএসসি মোটর এবং এক্স 13 / ধ্রুবক টর্ক ইসিএম মোটর প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে এবং চুল্লি, বায়ু হ্যান্ডলার এবং আবাসিক বা হালকা বাণিজ্যিক এইচভিএসি সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

শুধুমাত্র ইনডোর HVAC সরঞ্জামের জন্য।

মূল প্রযুক্তি

স্থায়ী চুম্বকীয় সিঙ্ক্রোনাস মোটর (পিএমএসএম)

উচ্চ দক্ষতা সম্পন্ন মোটর ডিজাইন যা উচ্চতর পারফরম্যান্স প্রদান করে এবং শক্তি হ্রাস করে।

এমবেডেড ইন্টেলিজেন্ট কন্ট্রোলার

সঠিক মোটর অপারেশন এবং সিস্টেম সামঞ্জস্যের জন্য ইন্টিগ্রেটেড কন্ট্রোল ইলেকট্রনিক্স

সেন্সরবিহীন ভেক্টর নিয়ন্ত্রণ

উন্নত নিয়ন্ত্রণ প্রযুক্তি বাহ্যিক সেন্সর ছাড়াই মসৃণ অপারেশন নিশ্চিত করে।

স্বয়ংক্রিয় ঘূর্ণন দিক সনাক্তকরণ

ইনস্টলেশন ত্রুটি প্রতিরোধ করার জন্য স্টার্টআপের সময় স্বয়ংক্রিয়ভাবে সঠিক বায়ু প্রবাহের দিক সনাক্ত করে।

মূল উপকারিতা

উচ্চ শক্তি দক্ষতা

ইসিএম দক্ষতা 85% অতিক্রম করে, সামগ্রিক সিস্টেম শক্তি খরচ কমাতে সাহায্য করে।

নীরব ও মসৃণ অপারেশন

নরম স্টার্ট এবং নরম স্টপ শব্দ এবং যান্ত্রিক চাপকে কমিয়ে দেয়।

ধ্রুবক বায়ু প্রবাহ কর্মক্ষমতা

ধ্রুবক টর্ক আউটপুট একাধিক গতি স্তর জুড়ে স্থিতিশীল বায়ু প্রবাহ নিশ্চিত করে।

সহজ সিস্টেম ইন্টিগ্রেশন

ডুয়াল ভোল্টেজ প্ল্যাটফর্ম প্রতিস্থাপন এবং ইনস্টলেশন সহজ করে তোলে।

ত্রুটিমুক্ত ইনস্টলেশন

স্বয়ংক্রিয় ঘূর্ণন সনাক্তকরণ ভুল বায়ু প্রবাহের দিক প্রতিরোধ করে।

দীর্ঘমেয়াদী নির্ভরযোগ্যতা

ইন্টিগ্রেটেড সুরক্ষা বৈশিষ্ট্যগুলি মোটর এবং নিয়ামক উভয়ই রক্ষা করে।

বৈদ্যুতিক বিশেষ উল্লেখ

ইনপুট ও পাওয়ার

• ইনপুট ভোল্টেজঃ 115 ₹120 VAC ±10% অথবা 220 ₹230 VAC ±10%

• ফ্রিকোয়েন্সিঃ 50 / 60 Hz

• ধাপঃ একক ধাপ (এল / এন / পিই)

বিদ্যুৎ খরচ

• সর্বাধিক ইনপুট পাওয়ারঃ 1000 W

• সর্বাধিক ইনপুট বর্তমানঃ 15A

• স্ট্যান্ডবাই এনার্জি কনসুমেশনঃ < 5 W

অপারেটিং মোড

• ডিউটি সাইকেলঃ ক্রমাগত (S1)

মোটর পারফরম্যান্স

মোটর বৈশিষ্ট্য

• মোটর প্রকারঃ স্থায়ী চৌম্বক সমন্বয়কারী মোটর (পিএমএসএম)

• নিয়ন্ত্রণ পদ্ধতিঃ সেন্সরবিহীন ভেক্টর নিয়ন্ত্রণ

পারফরম্যান্স রেঞ্জ

• গতি স্তরঃ 600 / 750 / 900 / 1070 / 1200 RPM

• পাওয়ার রেঞ্জঃ 1/6 ∙ 1 এইচপি

• মোটর দক্ষতাঃ > 85%

নমনীয় গতি নিয়ন্ত্রণ

সমর্থিত নিয়ন্ত্রণ পদ্ধতি

• এসি কন্ট্রোলঃ ১০ ০৩০ ভিএসি

• ডিসি কন্ট্রোলঃ ৮২৭ ভিডিসি

• পিডব্লিউএম কন্ট্রোলঃ ৫০-২০০ হার্জ, ১০-৯০% ডিউটি সাইকেল

সিগন্যাল অগ্রাধিকার যুক্তি

SP5 > SP4 > SP3 > SP2 > SP1

যখন কোন কন্ট্রোল সিগন্যাল উপস্থিত থাকে না, তখন মোটর বন্ধ থাকে।

স্বয়ংক্রিয় ঘূর্ণন দিক সনাক্তকরণ (এআরডিআই)

প্রাথমিক এসি পাওয়ার-আপের পরে, মোটরটি স্বয়ংক্রিয়ভাবে বায়ু প্রবাহের সঠিক দিকটি সনাক্ত করতে স্বল্প দ্বি-দিকের সনাক্তকরণ চক্রগুলি সম্পাদন করে।

এই ফাংশনটি ইনস্টলেশনকে সহজ করে তোলে এবং ভুল মোটর ঘূর্ণন দ্বারা সৃষ্ট কর্মক্ষমতা সমস্যাগুলি এড়াতে সহায়তা করে।

এই প্রক্রিয়া চলাকালীন মোটরটি বন্ধ করবেন না।

ইন্টিগ্রেটেড প্রোটেকশন সিস্টেম

বৈদ্যুতিক ও তাপ সুরক্ষা

• লকড রোটার সুরক্ষা

• ওভারকরেন্ট সুরক্ষা

• অতিরিক্ত ভোল্টেজ এবং নিম্ন ভোল্টেজ সুরক্ষা

• অতিরিক্ত তাপমাত্রা সুরক্ষা

সিস্টেম সুরক্ষা

• ওভারলোড সুরক্ষা

• শর্ট সার্কিট সুরক্ষা

• স্বয়ংক্রিয় ত্রুটি পুনরুদ্ধার

পরিবেশগত এবং অপারেটিং শর্তাবলী

অপারেটিং পরিবেশ

• অপারেটিং তাপমাত্রাঃ ₹15°C থেকে +45°C

• আর্দ্রতাঃ < 90% RH (অ-কন্ডেনসিং)

সংরক্ষণের শর্তাবলী

• সংরক্ষণ তাপমাত্রাঃ ₹40°C থেকে +60°C

সুরক্ষা রেটিং

• IP40 (শুধুমাত্র ইনডোর ব্যবহার)

সঠিকভাবে শীতল করার জন্য, এইচভিএসি সিস্টেমের বায়ু প্রবাহের পথের মধ্যে মোটরটি ইনস্টল করা উচিত।

ইনস্টলেশনের তথ্য

মেকানিক্যাল স্পেসিফিকেশন

• ফ্রেমের আকারঃ NEMA 48

• মাউন্ট করার পদ্ধতিঃ পেটের ব্যান্ডের ক্রেট

• শ্যাফ্ট ব্যাসার্ধঃ 1/2 ইঞ্চি

ইনস্টলেশন নোট

ইনস্টলেশনের সময় ব্লাভার হুইল সঠিকভাবে কেন্দ্রীভূত এবং তারের নিচে প্রস্থান নিশ্চিত করুন।

রক্ষণাবেক্ষণ

রক্ষণাবেক্ষণের প্রয়োজনীয়তা

মোটরটি স্থায়ীভাবে তৈলাক্ত করা হয় এবং রুটিন তৈলাক্তকরণের প্রয়োজন হয় না।

সুপারিশকৃত পদ্ধতি

• নিয়মিত বায়ু ফিল্টার প্রতিস্থাপন

• ব্লাভারের চাকা পরিষ্কার করা

• আর্দ্রতা প্রতিরোধ

• বার্ষিক HVAC সিস্টেম সার্ভিসিং

ত্রুটি সমাধান সংক্ষিপ্ত বিবরণ

সাধারণ সমস্যা

• মোটর চলছে নাঃ কোন পাওয়ার সাপ্লাই নেই বা কোন কন্ট্রোল সিগন্যাল নেই

• ভুল গতিঃ ভুল সিগন্যাল স্তর নির্বাচন

• মোটর বন্ধঃ সুরক্ষা ফাংশন সক্রিয়

• অস্বাভাবিক গোলমালঃ ব্লাভারের চাকার ভারসাম্যহীনতা

নির্ভরযোগ্যতা এবং গ্যারান্টি

নির্ভরযোগ্যতার তথ্য

• এমটিবিএফঃ ≥ ২০,০০০ ঘন্টা

• আইসোলেশন প্রতিরোধঃ ≥ 100 MΩ

• ডায়েলেক্ট্রিক শক্তিঃ ১৮০০ ভিএসি

গ্যারান্টি সম্পর্কিত তথ্য

• গ্যারান্টি সময়কালঃ ১৮ মাস

ভুল ইনস্টলেশন গ্যারান্টি বাতিল করবে। ভুল তারের, আর্দ্রতা এক্সপোজার, ভুল ব্যবহার, বা নামমাত্র অবস্থার বাইরে অপারেশন দ্বারা সৃষ্ট ক্ষতি কভার করা হয় না।

ওয়্যারিং সামঞ্জস্য

X13 সামঞ্জস্যতা

এই ইসিএম ব্লাভার মোটর একই নিয়ন্ত্রণ তারের ধারণা অনুসরণ করেGE X13 ধ্রুবক টর্ক ইসিএম মোটর, যা বিদ্যমান এইচভিএসি সিস্টেমের সাথে সহজেই প্রতিস্থাপন এবং সামঞ্জস্যের অনুমতি দেয়।

গুরুত্বপূর্ণ বিজ্ঞপ্তি

নিম্ন-ভোল্টেজ সংকেত টার্মিনালগুলিতে উচ্চ ভোল্টেজ প্রয়োগ করবেন না। ভুল তারের মোটর নিয়ামককে স্থায়ীভাবে ক্ষতি করতে পারে।
